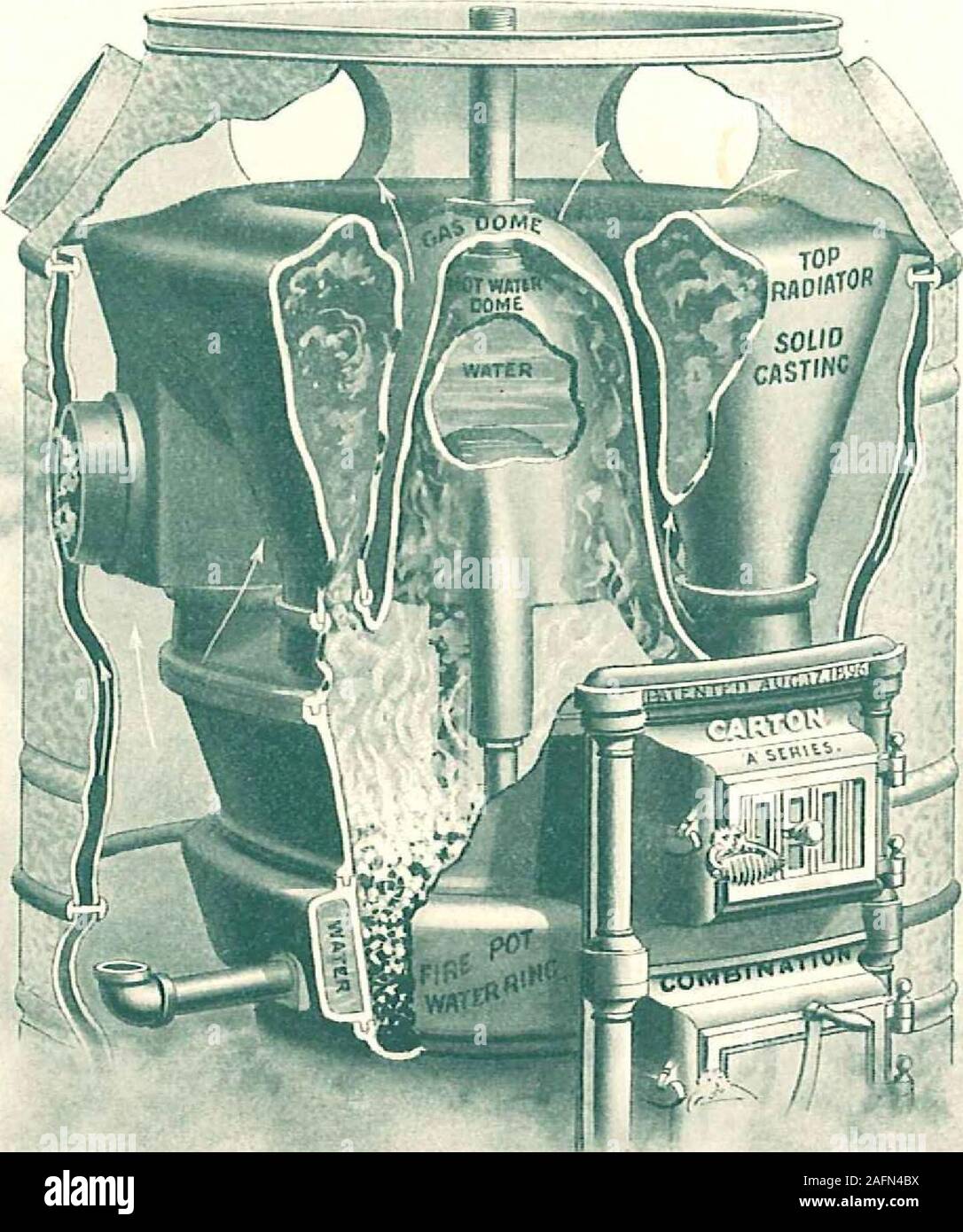

. Carton Furnace for Hot Air and Combination. Six Sizes, Brick Set. List Price, Covering Trench Diameter Diameter Diameter Height Capacity. Designating Castings, Bars, Plates, of Fire Pot, of of Smoke of Number of Number, F. B. Per Set, Per Set, Inside. Dome. Pipe. Castings. Pipes of H .Series. Utica. Net. Net. Inches. Indies. Indies. Inches. Average Size. 44 $12 1.00 $2.75 $2. 25 20 17)4 7 48K 3 to 4 45 I 2 5.OO 2-75 2.2 5 20 2?y4 7 48/2 3 to 4 45^ I53-QO 3.00 2.5O 22 27lA 7 W* 4 to 6 46 . 180.OO 3.00 2.50 24 283^ 8 54^ 5 to 7 47 2 I y . 00 4.00 2-75 26 3 1 % 8 57 6 to 8 48 2 86.00 5.00 4.00 31 40 9 64 8 to 10 See table, page 39. Carton Combination Hot Water and Hot Air Heater. With Water Ring and Dome Combined. This boiler can be used in our A, B or C Series, and isto meet the requirements of a combination system, where a larger amountof water radiation is required than in the ordinary combination plant. This illustration shows the boiler as applied in the Carton ASeries.. v ? k As will be seen by the illustration the boiler is not complicated.The water enters on either side of the water ring, thence vertically% through the four vertical waterways connecting the water dome. Where the flow pipe passes through the gas dome, double cupexpansion rings are provided which make a gas tight connection. The circulation of the water, it will be noticed, is all vertical, beingunobstructed by cross currents. 32 The boiler surface is all, strictly the best of fire surface, and thewater ring always being in the hottest part of the fire, the circulationis very rapid under ordinary firing and particularly quick when theheater is run under slow combustion.
